美國麻省理工學院研究團隊開發出一種可在室溫下快速重排材料內部數萬個原子的新技術，突破了過去30餘年原子操縱僅限材料表面的限制。這項成果最新發表在《自然》雜誌，為定製化量子材料設計開闢了全新路徑。

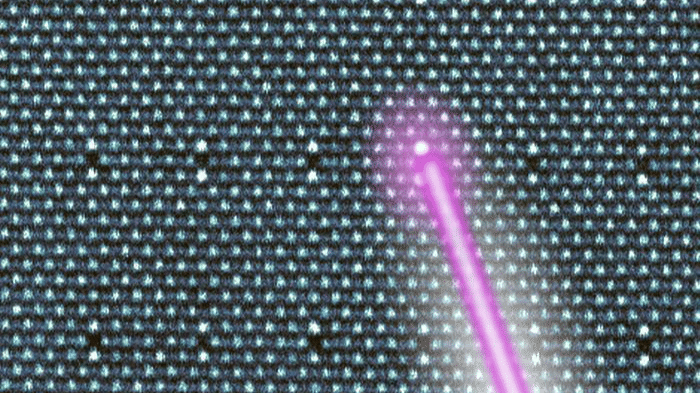

該技術首次實現了在三維空間內精確移動數萬個原子，且無需極端真空或超低溫環境。研究團隊利用高能電子顯微鏡，配合自主開發的精密算法，以皮米級精度控制電子束軌跡，像“原子級複印機”般在晶體內部構建出超過4萬個人工缺陷結構。實驗選用層狀半導體溴化鉻硫化物作為載體，通過電子束振盪驅動原子柱位移，形成具有特殊量子特性的空位缺陷陣列。

與傳統表面原子操縱技術相比，新方法實現了三大突破：操作維度從二維擴展到三維，環境適應性從超低溫提升至室溫，處理效率提高數個量級。1989年IBM科學家耗時數天完成“IBM”字樣原子排列的壯舉，如今更大規模操作僅需數十分鐘。更重要的是，埋藏於材料內部的原子結構避免了表面氧化和污染問題，為實用化量子器件奠定了基礎。

研究團隊通過算法優化解決了關鍵技術難題。電子束定位系統能以極低電子劑量實時追蹤原子位置，在避免晶體損傷的同時完成動態操控。這種“原子手術刀”可精確控制缺陷間距和空間構型，理論上能模擬複雜分子的電子相互作用模式。這種能力使得在固體材料中“寫入”人工設計的量子態成為可能。

初步實驗已展現出該技術的巨大潛力。在特定排列下，人工缺陷表現出獨特的磁學和光學特性，這些自然界不存在的物質狀態可用於開發新型傳感器、高密度存儲器及量子計算元件。由於缺陷結構被包裹在晶體內部，其穩定性遠超表面結構，更適合實際應用場景。

目前團隊正致力於拓展材料適用範圍，除鉻基半導體外，還在探索其他層狀材料的原子操縱可能性。這項技術不僅為量子物性研究提供了新工具，更開啟了“原子級製造”的新模式——通過直接改寫材料內部原子排列來定製其物理屬性，這或將引發下一代信息技術的革新。

科學家手中的“原子手術刀”，迎來了一次重要的技術升級。過去，要想調整材料內部原子的排列方式，往往只能依靠高溫、高壓等“由外而內”的強制手段。而如今，全新“原子手術刀”技術可以在室溫下，更高效地“由內而外”直接改變原子排布，從而實現對材料性能的調控。這意味着，科學家能夠精確控制材料內部的結構和缺陷，甚至在材料中“寫入”某種特定功能。這為按需設計新型材料，打開了一扇全新的大門，也有望為下一代信息技術的突破提供重要支撐。
